Versetztes Drehtürsystem
AS 100 Pivot
Mit dem System AS 100 Pivot werden ein- oder zweiflügelige Außentüren gebaut, die sich durch einen versetzten Drehpunkt auszeichnen und dadurch ein auffälliges und ungewöhnliches Aussehen erhalten.
Die AS 100 Drehflügel sind in drei Füllungsvarianten erhältlich: mit Isolierglas, mit Türfüllung und in der Version Glass Line mit elegantem emailliertem Glas, das auf beide Seiten des Flügels geklebt wird.
Design und Funktionalität
Kann mit Seitenwänden und Oberlicht kombiniert werden, ohne Profile zu duplizieren.
Das System ist mit der linearen Entwässerungslösung kompatibel.
Optional mit verdeckten Scharnieren, elektromotorischer Verriegelung und elektronischen Instinct-Haken.
Die Tür kann mit einer eleganten LED-Leiste ausgestattet werden, um die Türschwelle zu beleuchten.
Zugangskontrolle über Fingerabdruckleser, Zifferntastatur, Fernbedienung und Smartphone.
Die Türen können nach innen und nach außen geöffnet werden.
Möglichkeit, die Tür mit dem eigens entwickelten Aluron-Einlassgriff auszustatten.
Falzfreie s Produkt
Technische Zeichnungen

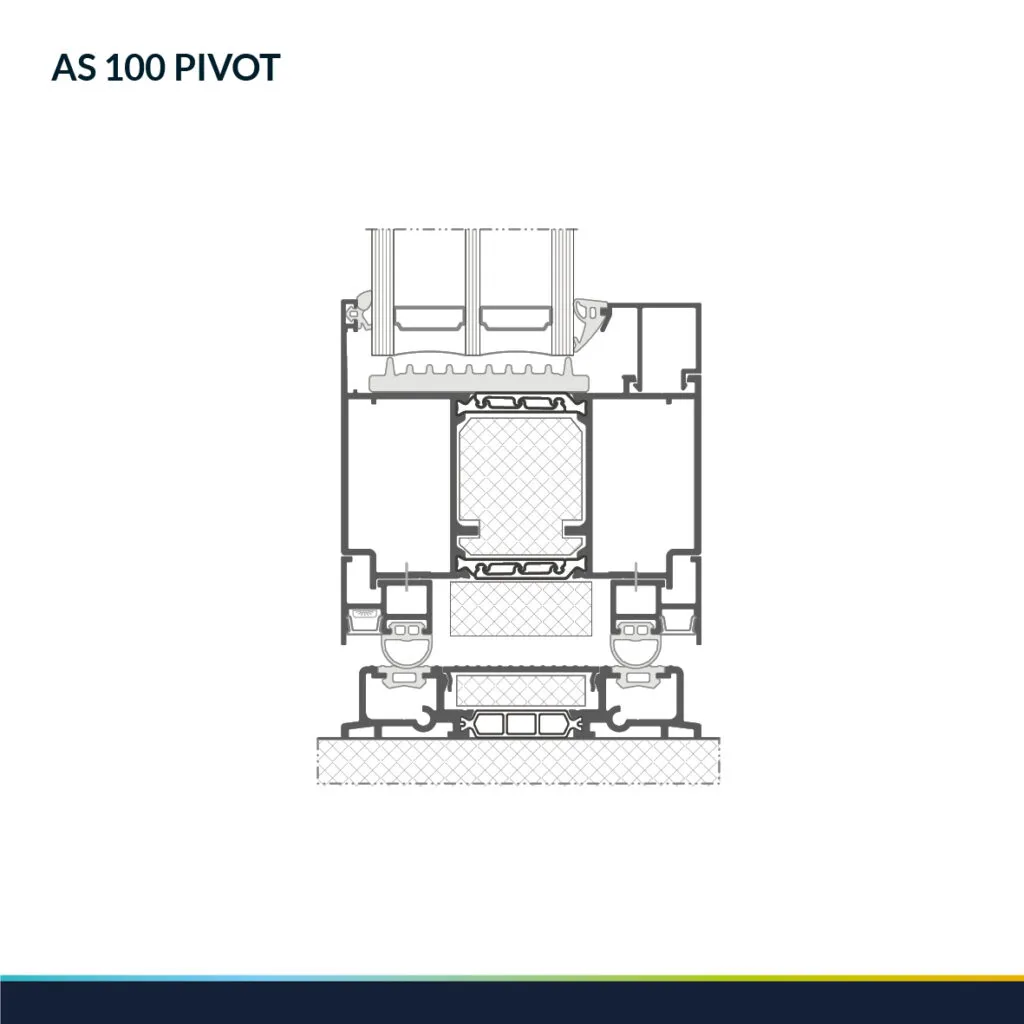

Querschnitt durch den oberen Türrahmen
Querschnitt durch vertikale Türrahmen
Querschnitt durch die Schwelle, Variante 1
Querschnitt durch die Schwelle, Variante 2
Temperaturverteilung – Variante Glass Line
Temperaturverteilung – Variante mit Dekorplatte
Temperaturverteilung – Variante mit Einsatzglas
Technische Daten
Systemmerkmale
Max. Flügelhöhe
3500 mm
Max. Flügelbreite
1600 mm
Max. Flügelgewicht
500 kg
Rahmentiefe - Dekorpaneel
100 mm
Flügeltiefe - Dekorpaneel
94 mm (2-str.) / 97 mm (1-str.)
Max. Paneeldicke
100 mm
Rahmentiefe - Einlassscheibe
100 mm
Verglasungsbereich - Einlassscheibe
37-80 mm
Montage von Rahmen und Flügel - Einlassscheibe
145 mm
Rahmentiefe – Glass Line
100 mm
Flügeltiefe - Glass Line
100 mm
Ausgewählte Systemparameter
Wärmedämmung Ud
ab 0,5 W/m2K
Luftdurchlässigkeit
Klasse 3
Wasserdichtigkeit
Klasse 3
Widerstand gegen Windlast
Klasse 3
Downloads
Produktkarte
AS 100 Pivot
